礦山天井工程反井鉆機施工方案

天井工程施工簡介：

設計天井工程量約40m，(共設計5層聯絡道，聯絡道施工數量以天井見礦情況現場決定)，天井施工規格1.5m×1.5m，斷面2.25m2，折合90m。

一、施工前準備工作

1、技術準備

組織技術人員與管理人員認真審閱施工圖紙，勘測現場，學習技術規范，編制施工安全措施，準備好各種技術資料和表格，做好各項技術交底和培訓學習，測量人員做好測量放線工作。

2、材料、機具、設備準備

本工程選擇采用LM-400型國產反井鉆機施工，它有體積小、重量輕、搬遷移動方便的特點，有很強的適應性。

再根據施工進度計劃，編制各種材料、設備、工器具、供應計劃，做好材料設備工器具的進場與保管。

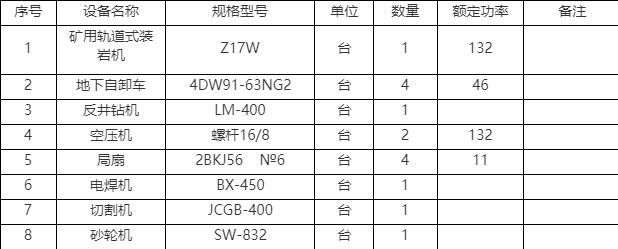

井巷施工主要設備一覽表

3、施工人員準備

根據施工需要，做出詳細的施工人員需求計劃，并將不同施工階段的各工種需求計劃報公司人力資源部，以便能及時調配、補充施工人員。

提前做好施工人員崗前體檢、安全教育培訓工作，確保所有施工人員按照規程、規范施工，特種作業持證上崗。

二、施工方案

根據天井?dāng)嗝嫘螤畲笮　⒐こ痰刭|(zhì)、水文地質情況以及工期要求等，施工采用反井施工法施工，全斷面一次成井。

反井鉆機工作原理為：電機帶動液壓馬達，利用液壓動力將扭矩傳遞給鉆具系統，帶動鉆具旋轉，并向上提升，采用鐮齒盤形滾刀破巖，滾刀在鉆壓的作用下沿井底滾動，從而對巖石產生沖擊，擠壓和剪切作用，使其破碎。鉆導孔時巖屑沿鉆桿與孔壁間的環行空間由洗井液浮升到井座面，擴孔時巖屑靠自重落到井下通道。鉆鑿Ф1.5m鉆井時要先鉆Ф280mm的導孔，直至導孔鉆透至下水平巷道，將導孔鉆頭在此卸下，接上Ф1.5m的擴孔鉆頭，再由下向上擴孔。其主要技術參數為：導孔直徑280mm，擴孔直徑1.5m，鉆孔深度40m，出軸轉速5-33轉/分，額定扭矩150KN.m，最大扭矩175KN.m，鉆頭許用最大推力700KN，擴孔最大拉力3000KN，鉆桿直徑及有效長度Φ254*1000mm鉆孔偏斜率≤1%，電機總功率約190kw，驅動方式全液壓驅動，適應巖性巖石單向抗壓強度≤140mpa。

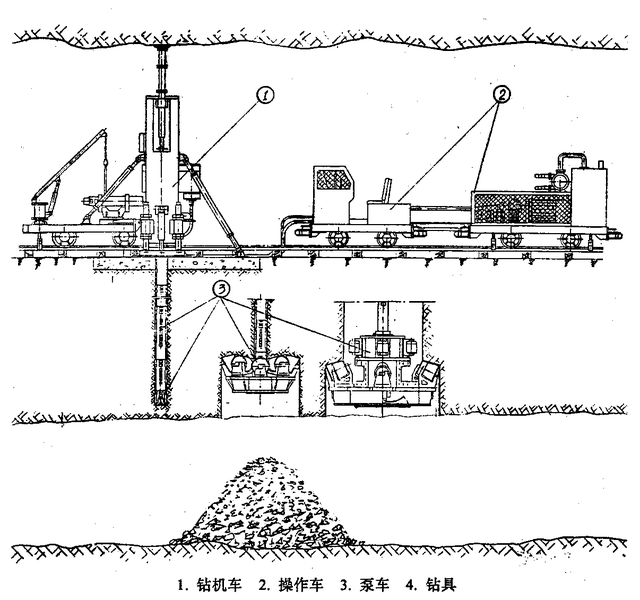

LM-400型鉆機及工作原理示意圖
