一、介紹

鋼板樁圍堰是最常用的一種板樁圍堰。鋼板樁是帶有鎖口的一種型鋼，其截面有直板形、槽形及Z形等，有各種大小尺寸及聯鎖形式。常見的有拉爾森式，拉克萬納式等。

其優點為：強度高，容易打入堅硬土層；可在深水中施工，必要時加斜支撐成為一個圍籠。防水性能好；能按需要組成各種外形的圍堰，并可多次重復使用，因此，它的用途廣泛。 在橋梁施工中常用于沉井頂?shù)膰撸挠猛緩V泛。管柱基礎、樁基礎及明挖基礎的圍堰等。這些圍堰多采用單壁封閉式，圍堰內有縱橫向支撐，必要時加斜支撐成為一個圍籠。如中國南京長江橋的管柱基礎，曾使用鋼板樁圓形圍堰，其直徑21.9米，鋼板樁長36米，有各種大小尺寸及聯鎖形式。待水下混凝土封底達到強度要求后，抽水筑承臺及墩身，抽水設計深度達20米。 在水工建筑中，一般施工面積很大，則常用以做成構體圍堰。它系由許多互相連接的單體所構成，每個單體又由許多鋼板樁組成，單體中間用土填實。圍堰所圍護的范圍很大，不能用支撐支持堰壁，因此每個單體都能獨自抵抗傾覆、滑動和防止聯鎖處的拉裂。常用的有圓形及隔壁形等形式。

二、施工方案

（一）施工準備

將鋼板樁運到工地后，詳細對其檢查、丈量、分類、編號，同時對兩側鎖口用一塊同型號長2~3m的短樁作通過試驗，以2~3人拉動通過為宜。 鎖口通不過或樁身有彎曲、扭曲、死彎等缺陷，采用冷彎，熱敲（溫度不超過800~1000℃），焊補、鉚補、割除、接長等方法加以整修。同時接頭強度與其它斷面相等，接長焊接時，用堅固夾具夾平，以免變形，在焊接時，先對焊，再焊接加固板，對新樁或接長樁、在樁端制作吊樁孔。

（二）施工流程

開始→測量放線→插打定位鋼板樁→插打鋼板樁→圍堰合攏→基坑吸沙→設置第一層內支撐→基坑吸沙→設置第二層內支撐→吸沙到設計標高→混凝土封底→等混凝土封底強度合格→抽水堵漏→破樁頭→檢樁→系梁和立柱施工→拆除內支撐→回填沙土→拔除鋼板樁。

1、插打鋼板樁前的準備工作

（1）確定所用的機械設備

（2）鉆孔樁完成后，移走鉆機，清理鉆孔平臺，鉆孔平臺留作鋼板樁圍堰的工作平臺。

（3）鋼板樁變形檢查：鋼板樁在插打前有必須對其進行外形檢查。對變形嚴重的鋼板樁進行校正并做鎖口通過檢查。鎖口檢查方法：用一塊長約2米的同類型、同規格的鋼板樁作標準，采用卷揚機拉動標準鋼板樁平車，從樁頭至樁尾作鎖口通過檢查，對于檢查通過的投入使用，不合格的再進行校正或淘汰不用。

2、插打鋼板樁

沉、拔樁機械選用DZ60型振動沉樁機，圍檁、支撐、板樁吊裝采用50t履帶吊。板樁圍堰施工采用導框?qū)颉⒅鸶蛉氲氖┕し椒ā?/p>

1) 導框安裝

鋼板樁打入前，先行插打定位樁，然后進行導框的安裝。在安裝導框時，先進行定位測量。水中導框距岸邊或已成墩（或施工便橋）較遠者，用前方交會法定位。導框采用在現場分段制作，在平臺上組裝，固定在定位樁上。

2）安裝工字鋼導梁

在水平撐上安裝導梁，導梁選用邊線順直的工字鋼。安裝及調整導梁的軸線及內邊凈距，將導梁與水平支撐臨時焊接固定。為了確保每一片鋼板樁插打準確，第一片鋼板樁是插打的關鍵，第一片鋼板樁位置選擇一般在圍堰的一側開始進行插打。插打時，鋼板樁樁背緊靠導梁架，邊插邊將吊鉤緩慢下放，這時在相互垂直的兩個方向用鉛錘進行觀測，以確保鋼板樁插正、插直。

3）插打角樁

雙向垂直度是控制鋼板樁圍堰位置及后期鋼板樁施工的關鍵，施工時須嚴格控制。精確測設第一根角樁的方位，以此指揮打樁履帶吊車的移位，定位后，打樁錘的錘心必須與鋼板樁的中心重合，起吊鋼板樁呈垂直狀態下，完成插樁；第一根樁插設時需留置一定的預留量，不要完全打入，插樁穩定后，精確復測樁的位置與雙向垂直度，不符合要求時需重新插樁，直至合格為止。

4）其它鋼板樁的插打

順著事先固定好的導梁依次插打其它鋼板樁，鋼板樁順著前一根鋼板樁的鎖口插入，啟動振動錘分次打入至設計標高。鋼板樁吊起后用人工扶持順著前一塊的鎖口下插，當下插困難時，可在鋼板樁鎖口處摸少許黃油，以減少摩擦。也可采用強迫插樁法，即樁吊起插入鎖口后快速放松樁繩，借樁自重急下插入。鋼板樁沉設時，采用全站儀跟蹤測量，或用鉛錘吊線的方法進行測量，隨時檢查鋼板樁的偏位情況，當鋼板樁發生偏斜時及時用倒鏈校正，以利于及時糾偏，當偏斜過大不能用拉擠的方法調整時，應拔起重插。

5）通過檢測，確定第一片鋼板樁插打合格后，然后以第一根鋼板樁為基準，再向兩邊對稱插打每一根鋼板樁到設計位置。整個施工過程中，要用鉛錘始終控制每片樁的垂直度，及時調整。

6）每一片鋼板樁先利用自重下插，當自重不能下插時，才進行加壓。

7）鋼板樁插打至設計標高后，立即與導向架進行焊接并固定位置。

8）插打過程中，須遵守“插樁正直，偏斜即糾，調整合攏”的施工要點。

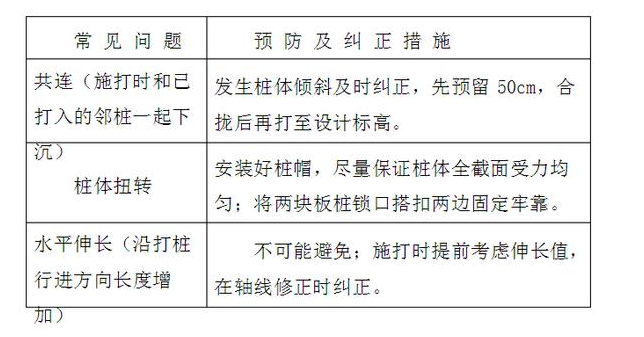

9）鋼板樁插打過程中，可能遇到另外的問題有共連、扭轉及水平伸長等，在此將相應的預防措施及處理方法列舉如下表：

3、鋼板樁內支撐

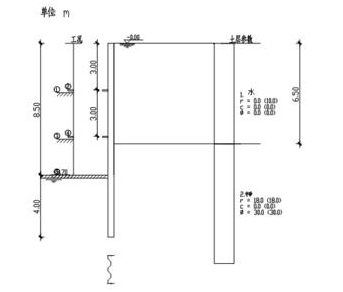

鋼板樁圍堰擬設2道水平內支撐，見圖3-3所示。圍堰支護沿圍護結構內，水平方向緊貼周邊鋼板樁，在橫向支撐點上設置腰梁，腰梁其它支撐桿件均采用I14工字鋼。

4、抽水堵漏

鋼板樁插打完后，即可抽水開挖。先支撐再抽水，并檢查各節點是否頂緊， 板樁與內支撐間木楔是否敲緊，防止因抽水而出現事故。抽水速度不能過快，且要隨時觀察圍堰的變化情況。當鎖口不緊密漏水時，用棉絮等在內側嵌塞，同時在漏縫處撒大量木屑或谷糠，使其由水夾帶至漏水處自行堵塞，必要時可外部堵漏。較深處的滲漏，可將煤渣等沉送到漏水處堵漏。在樁腳漏水處，采用砼封底等措施。

5、挖基坑、硬化基層

在水抽干后，即可人工挖泥沙，或不抽水采用高壓水槍配合泥漿泵吸泥沙至設計標高，之后回填混渣，采用C20混凝土硬化基底后進行承臺施工。

6、拔除鋼板樁

鋼板樁拔樁前，在退潮后漲潮前先將圍堰內的支撐，從上到下陸續拆除，并陸續灌水至高出圍堰外水位1～1.5m，使內外水壓平衡，使板樁擠壓力消失，并與部分砼脫離(指有水下砼封底部份)。再在下游選擇一組或一塊較易拔除的鋼板樁，先用振動錘輕振樁體，使土層與樁身之間產生松動，再提升卷揚機拔出板樁，再從下游開始分兩側向上游挨次拔除，對樁尖打卷及鎖口變形的樁，可加大拔樁設備的能力，將相鄰的樁一齊拔出，必要時進行水下切割。

（三）基坑排水

水泵抽水能力應為滲水量的1.5～2倍，匯水坑設在承臺外側。準備采用2臺流量40m3/h的柴油浮箱式抽水機抽水。

（四）質量控制

1、在拼接鋼板樁時，兩端鋼板樁要對正頂緊夾持于牢固的夾具內施焊，要求兩鋼板樁端頭間縫隙不大于3mm，斷面上的錯位不大于2mm，使用新鋼板樁時，要有其機械性能和化學成份的出廠證明文件，并詳細丈量尺寸，檢驗是否符合要求。

2、對組拼的鋼板樁兩端要平齊，誤差不大于3mm，鋼板樁組上下一致，誤差不大于30mm，全部的鎖口均要涂防水混合材料，使鎖口嵌縫嚴密。

3、為保證插樁順利合攏，要求樁身垂直，并且圍堰周邊的鋼板數要均分，為保證樁身垂直，于第一組鋼板樁設固定于圍堰支撐上的導向木，順導向木下插，使第一組鋼板樁樁身垂直，由于鋼板樁樁組上下寬度不完全一致，鎖口間隙也不完全一致，樁身仍有可能傾斜，在施工中加強測量工作，發現傾斜，及時調整，使每組鋼板樁在順圍堰周邊方向及其垂直方向的傾斜度均不大于5‰，同時為了使圍堰周邊能為鋼板樁數所均分，事先在圍堰導梁上按鋼板樁組的實際寬度畫出各組鋼板樁的位置，使寬度誤差分散，并在插樁時，據此調整鋼板樁的平面位置，使誤差不大于±15mm，當仍有困難時，將合龍口兩邊各幾組鋼板樁不插到河床，在懸掛狀態下進行調整。在無法順利合攏時，則根據合攏口的實際尺寸制造異形鋼板樁合攏如圖。但要控制異形鋼板樁上下寬度之差不超過樁長的2%。

4、在使用拼接接長的鋼板樁時，鋼板樁的拼接接頭不能在圍堰的同一斷面上，而且相鄰樁的接頭上下錯開至少2m，所以，在組拼鋼板樁時要預先配樁，在運輸、存放時，按插樁順利堆碼，插樁時按規定的順序吊插。

5、在進行鋼板樁的插打時，當鋼板樁的垂直度較好，一次將樁打到要求深度，當垂直度較差時，要分兩次進行施打，即先將所有的樁打入約一半深度后，再第二次打到要求的深度。

6、鋼板樁圍堰在使用過程中，防止圍堰內水位高于圍堰外水位。在低水位處設置連通管，到圍堰內抽水時，再予封閉，在圍堰內抽水時，鋼板樁鎖口漏水，在圍堰外撒大量細煤渣、木屑、谷糠等細物，借漏水的吸力附于鎖口內堵水，或者在圍堰內用板條、棉絮等楔入鎖口內嵌縫，撒煤渣等物堵漏時，要考慮水流方向并盡量接近漏縫，漏縫較深時，用袋裝下放到漏縫附近處徐徐倒撒，同時當圍堰內抽水至各層支撐導梁處，逐層將導梁與鋼板樁之間的縫隙用木楔楔緊，使導梁受力均勻。
